Rekenwerk

We hebben drie soorten rekenwerk. Deze kunnen we nu ook samenvoegen.

Alles op een rijtje:



  1. De wet van Ohm
    U= I x R

2. Serie schakeling;



=> weerstanden optellen.



3. Parallel schakeling;

=> geleidbaarheid optellen.

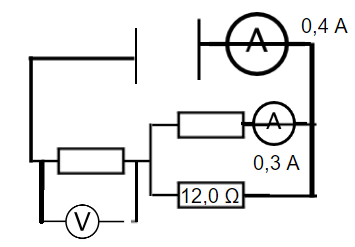

Bij elkaar krijg je het volgende;



16 V





A = 0,4 A



A = 0,3 A U = 1,2 V

I = 0,3 A

R = U x I = 1,2 : 0,3 = 4 Ω



R= 12,0  Ω I = 0,1 A

R = 12,0  Ω

U = I x R = 0,1 x 12,0 = 1,2 V





V = 16 V



Lege serie schakelaar

U = 16 V

I = 0,4 A

R = U : I = 16 : 0,4 = 20 Ω
